DiagnosticRecherchede panne

Un voyant, une perte de puissance, un défaut qui revient ? On ne se contente pas de lire et d'effacer les codes : on cherche l'origine du problème avant de vous conseiller une réparation.

Appeler le 06 86 28 92 54 Voir le simulateur

Multimarque
Valeurs en temps réel
Tests actionneurs
Log routier
Boîte auto
ABS, ESP, airbag

Le réflexe Atlas

Un code défaut est une piste, pas une conclusion

Sur un véhicule moderne, calculateurs, capteurs et actionneurs communiquent en permanence. Une seule information fausse peut déclencher des défauts sur plusieurs systèmes.

C'est pourquoi on évite autant que possible de remplacer une pièce sur la seule base d'un code défaut.

MÉMOIRE DÉFAUTS1 défaut présent

Capteur : signal incohérentLe calculateur pointe un capteur. Mais est-ce vraiment lui ?

Causes possibles, touchez pour ouvrir

Son alimentation électriqueVérifier

Tension d'alimentation contrôlée : un capteur mal alimenté envoie une mesure fausse.

Son câblage ou sa connexionVérifier

Connecteur, faisceau et continuité vérifiés avant de mettre en cause la pièce.

Une anomalie mécaniqueVérifier

Un problème mécanique peut fausser la valeur mesurée alors que le capteur fonctionne.

Un actionneur qui réagit malVérifier

Test de l'actionneur concerné pour voir s'il suit la commande.

Un autre systèmeVérifier

Un autre calculateur peut fournir une information indispensable absente ou incohérente.

Le capteur lui-mêmeVérifier

Il est mis en cause une fois les autres pistes écartées, pas avant.

Valeur demandée, valeur réelle

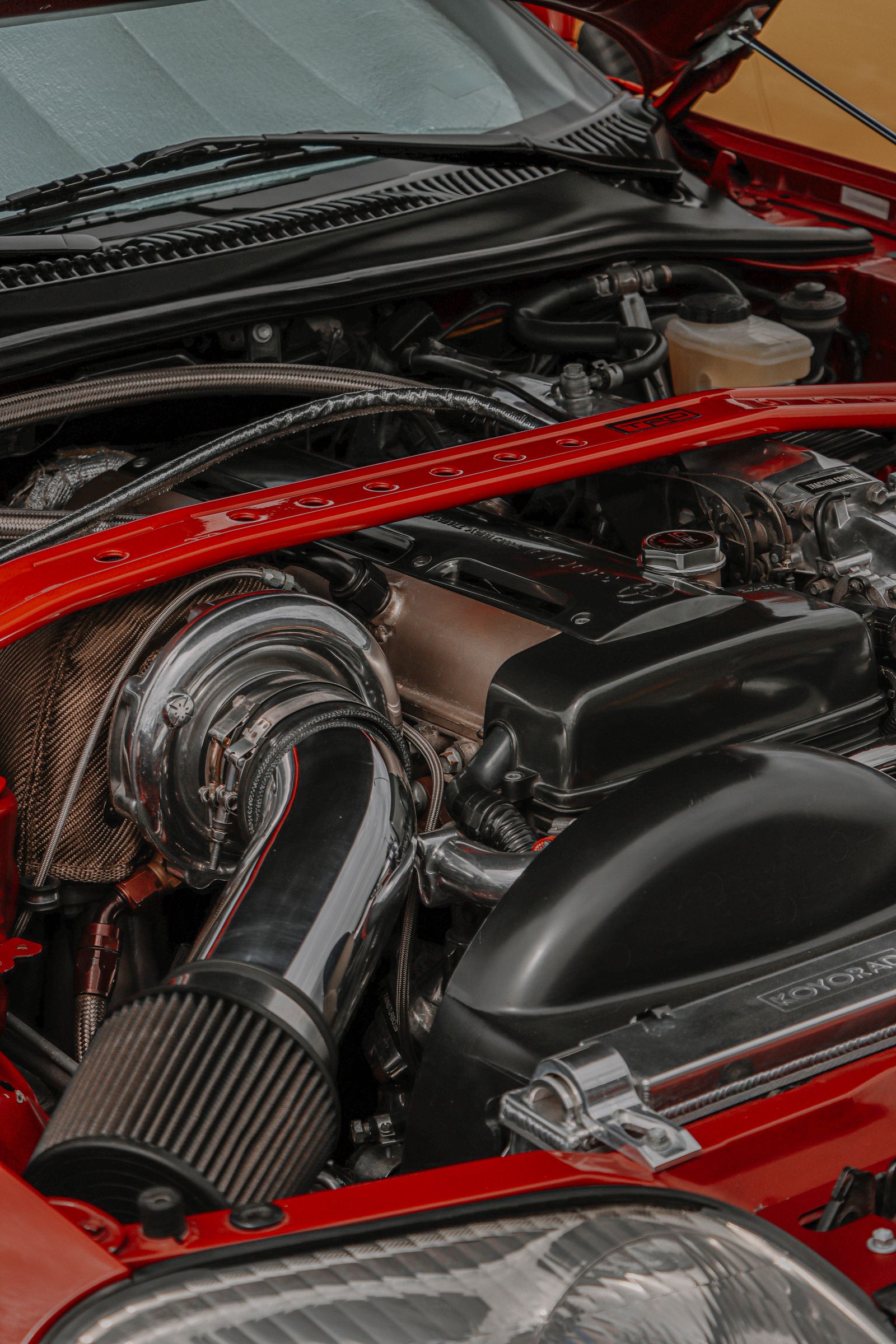

Exemple sur un moteur turbo qui perd de la puissance : on compare la pression de suralimentation demandée par le calculateur et celle réellement mesurée.

Pressions
Températures
Positions capteurs et actionneurs
Régime moteur
Débit d'air
Suralimentation
Pression carburant
Injection
Tensions électriques
États de fonctionnement

Consigne du calculateurValeur réelle mesurée

Consigne et réel se suivent. La suralimentation n'est pas en cause : la recherche continue ailleurs.

Le réel n'atteint pas la consigne. La recherche s'oriente vers le système de suralimentation et ses composants, sans conclure tout de suite que le turbo est mort.

Où se cache votre panne ?

Choisissez un domaine pour voir ce que l'on analyse.

Moteur et perte de puissance

Une perte de puissance peut avoir de nombreuses origines. On cherche quelle partie ne fonctionne plus comme prévu.

Plutôt que de remplacer directement la pièce qui semble la plus évidente.

CE QU'ON PEUT ANALYSER

Suralimentation et admission
Alimentation carburant et injection
Capteurs moteur
Gestion électronique
Système antipollution
Éléments mécaniques

Boîte automatique

Selon la boîte, le diagnostic donne accès aux défauts, aux états de fonctionnement et à certaines valeurs internes.

Un apprentissage n'est pas une réparation universelle : il ne supprime pas un défaut mécanique, hydraulique ou électronique réel.

CE QU'ON PEUT ANALYSER

Défauts enregistrés
États de fonctionnement
Valeurs internes de la transmission
Apprentissages et adaptations si prévus

Panne électrique

Toutes les pannes ne viennent pas d'un calculateur ou d'un capteur défectueux.

La lecture électronique cible la zone, des mesures électriques confirment l'origine.

CE QU'ON PEUT ANALYSER

Alimentation et masse
Connecteurs et fils endommagés
Mauvais contacts
Fusibles et relais
Communication entre calculateurs

Sécurité et équipements

La recherche de panne ne concerne pas que le moteur.

Un défaut dans un système peut avoir son origine dans un autre élément du véhicule.

CE QU'ON PEUT ANALYSER

ABS et ESP
Airbag
Direction assistée
Climatisation
Électronique de carrosserie et confort
Accès, verrouillage et éclairage

Panne intermittente

Certaines anomalies n'apparaissent jamais à l'arrêt. On fait alors un essai routier avec enregistrement des paramètres.

Objectif : observer ce qui se passe au moment exact où le problème apparaît.

CE QU'ON PEUT ANALYSER

À forte charge
Moteur chaud
Pendant une accélération
À une certaine vitesse
Selon la température
De façon totalement aléatoire

Commander pour vérifier

Le test actionneur

Quand le véhicule le permet, on commande un composant directement depuis l'outil de diagnostic. Son résultat aide à distinguer :

Commande absente

Le calculateur n'envoie pas l'ordre.

Alimentation

Le composant n'est pas correctement alimenté.

Câblage

Le signal se perd en chemin.

Actionneur

Il reçoit l'ordre mais répond mal.

Mécanique

Un blocage physique l'empêche de fonctionner.

Un test seul ne suffit pas toujours : son résultat est interprété avec les autres données disponibles.

Effacer un défaut ne répare pas une panne.

Auto-diagnostic

Quand faire un diagnostic ?

Touchez ce que vous constatez.

Appeler l'atelier

Notre méthode : croiser les informations

01
Symptômes
Échange avec vous sur ce que vous constatez.
02
Défauts
Lecture et analyse des calculateurs concernés.
03
Valeurs réelles
Paramètres en temps réel, consignes et mesures.
04
Tests
Actionneurs, cohérence des capteurs, mesures électriques.
05
Conclusion
Origine ciblée et réparation adaptée.
06
Contrôle
Nouvelle lecture, test et essai routier si besoin.

Un symptôme qui vous inquiète ? Décrivez-le nous par téléphone, on vous dit comment avancer.

Appeler le 06 86 28 92 54

Pourquoi Atlas Dynamics ?

Diagnostic électronique multimarque
Analyse des paramètres en temps réel
Comparaison consignes et valeurs réelles
Tests d'actionneurs quand le véhicule le permet
Recherche de panne électrique
Logs routiers pour les pannes en conduite
Moteur, transmission et systèmes électroniques
Apprentissages, adaptations et initialisations prévus
La cause recherchée avant tout remplacement

Questions fréquentes

Vous effacez simplement les défauts ?

Effacer un défaut peut éteindre un voyant un moment, mais si la cause est toujours là, le calculateur le détectera de nouveau. Notre objectif est de comprendre pourquoi il s'est allumé.

Pourquoi ne pas changer directement la pièce indiquée ?

Parce qu'un défaut peut être la conséquence d'une autre anomalie. Remplacer les pièces une par une peut coûter cher sans régler la panne.

Faites-vous les apprentissages et initialisations ?

Oui, quand le constructeur les prévoit et qu'ils sont disponibles pour le véhicule : initialisation, apprentissage, adaptation, remise à zéro, calibrage ou mise en service.

Que se passe-t-il après la réparation ?

Selon la panne : effacement des défauts, nouvelle lecture, contrôle des valeurs, test de fonctionnement et essai routier si le problème apparaissait en conduite.
